problema convertitore video per amiga 500

[amistar]

Ciao a tutti, mi hanno regalato un convertitore video, per collegare l'amiga 500 ad un monitor lcd per pc con ingresso vga. Vi elenco le caratteristiche del prodotto:
GBC
vcr on pc
convertitore video da rca/s-vhs/vga a vga
supporta conversione di segnale video composito e da super video a vga
supporta ingressi super-video, video composito e vga, con riconoscimento automatico di pal e ntsc
supporta risoluzioni:

4:3 800x600 a 60 e 75hz
1024x768 a 60 e 75hz
16:10 wide screen 1280x720 a 60hz
1440x900 a 60 hz
1600x900 a 60hz
1680x1050 a 60hz
luminosità, contrasto e saturazione regolabili
fermo immagine.


Con questo dispositivo ho un problema, lo schermo risulta di colore bianco e compaiono delle linee nere che si muovono in verticale dal basso verso l'alto. Oggi, ho parlato direttamente con il negaziante, secondo lui il problema non è il convertitore, ma dal segnale che esce da amiga che non è sincronizzato con il monitor pc, insomma un problema di segnali verticali e orizzontali che non sono in sincronia tra di loro. Per risolvere il problema, si dovrebbe modificare il cavo rgb-video(scart), con l'aiuto di uno schema elettrico, aggiungendo al cavo dei piccoli componenti elettronici, tali da creare la giusta sincronia tra i segnali.
Per testare il convertitore ho fatto la prova prima su un decoder, poi sul pc portatile. Tutto ha funzionato perfettamente meno che su amiga.(peccato)
Esiste una soluzione a questo problema? Grazie a tutti quelli che mi aiuteranno. ciao

[Kyle]

Non è che è un problema di risoluzione supportata?
Quella Amiga standard è 320x256

[MacGyverPPC]

Non è che è un problema di risoluzione supportata?
Quella Amiga standard è 320x256

Anche secondo me... probabilmente con risoluzioni più alte come quelle che escono con un 1200, il problema si vanifica... quindi se trova lo schema dei componenti da aggiungere al cavo ,dovrebbe aggiustare il segnale del 500 facendo credere al monitor di viaggiare a frequenza giusta...
ma secondo me avrà un risultato di schermo più piccolo se la cosa agisce come penso con 320x256
Anche se tali adattatori dovrebbero prendere la schermata così com'è e adattarla, ributtadola fuori, proprio con risoluzioni più alte, come la serie descritta.

[amistar]

Quindi, se la risoluzione standard di amiga 500 è di 320x256 la devo aumentare e portarla alle risoluzioni supportate dal convertitore, attraverso uno schema elettrico. Il problema, non so dove si può trovare in internet questi schemi elettronici...
Mi chiedo se qualcuno di voi si è trovato ad affrontare un problema come il mio e mi può aiutare. Ciao

[Norrin_Radd]

supporta ingressi super-video, video composito e vga, con riconoscimento automatico di pal e ntsc

Che cavo usi per il collegamento? Se usi il cavo scart RGB non può funzionare. Stando alle caratteristiche che hai citato il convertitore non supporta il segnale RGB video di Amiga.

[amistar]

Per Norrin_Radd: Utilizzo il cavo scart rgb di amiga con un adattatore scart con ingressi video rca(giallo), s-video e audio rca rosso e bianco. E' presente anche un piccolo interruttore in/out.

[cip060]

Su amibay spiegano per filo e per segno di come installarlo e di come farlo funzionare al 100% e mi risulta possa essere usato RGB compatibile

[Norrin_Radd]

Per Norrin_Radd: Utilizzo il cavo scart rgb di amiga con un adattatore scart con ingressi video rca(giallo), s-video e audio rca rosso e bianco. E' presente anche un piccolo interruttore in/out.

Dal cavo scart di Amiga esce solo il segnale video RGB, che io sappia. Probabilmente l'adattatore che usi cerca di catturare un altro tipo di segnale (Y/C e/o videocomposito) che ovviamente non trova.
Tanto per capirci, è questo il convertitore che stai usando?

-EDIT- ripensandoci (sto andando a memoria) forse ho detto una inesattezza: per quel che ricordo dall'uscita video di Amiga si può ricavare anche un segnale videocomposito; solo che, in genere, i cavi scart disponibili usano il segnale RGB che garantisce la massima qualità dell'immagine.

[amistar]

Tanto per capirci, è questo il convertitore che stai usando?

Si, è quello. Quindi per creare il segnale giusto, con i giusti sincronismi, bisognerebbe modificare il cavo rgb scart di amiga inserendo dei componenti elettronici.... Oppure collegare un mini circuito stampato creato da uno schema elettrico tra l'uscita di amiga e il cavo rgb scart. Pomeriggio provo a vedere il sito o il link che mi ha suggerito cip060. Ciao

[amistar]

Poco fa, ho effettuato una prova, ho collegato l'amiga al convertitore tramite un cavetto rca video, dall'uscita video monocromatico di amiga, all'ingresso rca in del convertitore, che rileva e converte il segnale, infatti sullo schermo appare la mano con il dischetto del wb1.3, non a colori, ma in bianco-nero e varie tonalità di grigio.

[cpiace64]

ottimo, all'ora credo che nel tuo cavo rgb-scart manchi il composito, cioe' hai i sincronismi separati

[amistar]

ottimo, all'ora credo che nel tuo cavo rgb-scart manchi il composito, cioe' hai i sincronismi separati

Per cpiace64:
ciao, dopo aver letto il tuo messaggio, ho smontato la scart del cavo rgb-video di amiga. Ho notato che ci sono due fili liberi che non sono stati saldati, uno di colore marrone l'altro grigio. Sono questi due fili mancanti per creare il composito e i sincronismi giusti? Ti chiedo aiuto. Grazie, ciao.

[cpiace64]

i colori sono poco identificativi, bisogna vedere anche nel connettore a vaschetta

metti un paio di foto

[amistar]

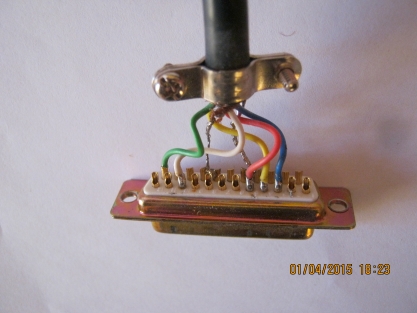

Ecco alcune foto, spero vadano bene:

[amistar]

Altri particolari:
