15Khz RGB CGA YUV Component Video YCbCr to VGA Converter Sca

[Luke77]

15Khz RGB CGA YUV Component Video YCbCr to VGA Converter Scaler
Che ne dite?

http://cgi.ebay.com/15Khz-RGB-CGA-Compo ... 169wt_1141

[cip060]

Ti prego lascia stare tutti quegli ACCROCCHI! prenditi un vecchio televisore a tubo e vivi felice
concludo 89 euro piu spese di spedizione? un televisore a tuvo da 14 pollici te lo tirano dietro nei mercatini al massimo passa in discarica nei centri di raccolta ti metti d'accordo con il ragazzo che gestisce la discarica gli dai 10 euro e te ne fai mettere da parte qualcuno! lo fanno gli extracomunitari non vedo il problema se lo fa'qualche italiano oppure fiere del radioamatore con 20 euro ti porti a casa un televisore 32 pollici a tubo con SCART per ogni amiga e sei SICURO AL 100% che l'immagine sare SPETTACOLARE

PS per tutti
se non trovate una INDIVSION per a500 o per a1200 lasciate perdere tutte quelle catene di adattatori rgb vga lcd fano pena e trovarne di monitor lcd funzionanti con amiga se non si conosce il modello esatto lasciate perdere soldi BUTTATI

[Enzo45s]

Io vorrei moddare un A520 per avere l'output S-Video (costo zero), se solo sapessi qualcosina in più di elettronica...

[MacGyverPPC]

Se hai l'ingresso S-Video si, ci sono dei mod in rete... se lo ritrovo ti metto il link... e non devi essere un genio per farlo... basta solo mano ferma, stagno e saldatore.

[MacGyverPPC]

Mod per A520
http://members.iinet.net.au/~davem2/overclock/a520.html
Per 1200 schema per uscita S-Video:
Guida: http://eab.abime.net/showthread.php?t=57383
http://www.ppa.pl/artykuly/pics/sekcje/ ... chemat.png

Se riesci puoi replicare su una scheda multi foro. E se non sei proprio in gamba ma hai un amico o qualche conoscente bravo in elettronica, gli mostri lo schema con la guida e le foto, magari ti aiuta e la risolvete in due con poco.

[kinmami]

Ciao!

Ho preso per meno di 20 USD a Shenzhen due di questi adattatori:

http://en.gonbes.com/product_detail.asp?menuid=95&id=23

che posso definire visti i risultati senza pecca e senza lode, nel senso che fanno il loro dovere essendo economicissimi e discretamente affidabili.

Suggerimenti:

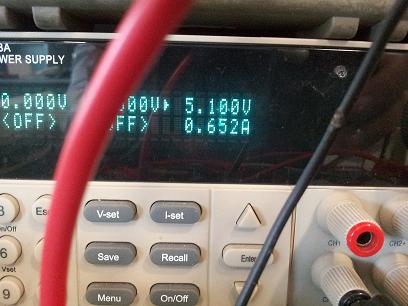

la tensione di alimentazione deve essere molto stabile e ben filtrata a 5V DC sul connettore d'ingresso! Consiglio infatti cavi corti ben spessi e possibilmente, per i piu' smaliziati, l'aggiunta sul retro di un condensatore ceramico smd da 100µF 16V o 25V in parallelo sui contatti dell'alimentazione. Cio' compensa in parte la caduta di tensione e riduce il rumore sulla linea. Il consumo di corrente massimo registrato e' stato circa 0.7A, quindi dotatevi di almeno 1A (sul sito del produttore indicano 2A ma per l'impiego con schede da bar probabilmente). Altrimenti l'FPGA impazzisce.

Collegamento:

dotarsi di un connettore Femmina D-SUB DB23 o modificare il cavo scart dal lato TV e saldare all'harness fornito i conduttori in quest'ordine:

AMIGA VIDEO CONVERTER
pin 3--------------RED
pin 4--------------GREEN
pin 5--------------BLUE
pin 16,17,18-----BLACK
pin 10------------GREY

dove: RED = Rosso, GREEN = Verde, BLUE = Blu, BLACK = Massa video, GREY = Composito

tenere i cavi (che sono di pessima qualita') quanto piu' corti possibile e lasciare il GIALLO non connesso. Meglio se i collegamenti vengono fatti con cavi coassiali o schermati di solito presenti nel cavo scart per la TV. Ovviamente la presa scart va rimossa.

Funzionamento:
effettuati i collegamenti ed alimentando il tutto, bastera' premere il pulsante AUTO e lasciare che la scheda sincronizzi il segnale proveniente da Amiga.
nel menu (inzialmente in lingua cinese) va dapprima impostato l'inglese e poi se occorre le varie opzioni tra risoluzione, aspetto, gradiente dei colori, ect. (continua...)

[kinmami]

A 800x600 la visualizzazione e' sembrata fluida ed abbastanza buona con rarissimi artefatti.
Per il test ho utilizzato MORTAL KOMBAT 2 ed un LCD HP Compaq LA2205wg da 22 pollici appunto.
Non e' stato necessario agire sui trimmer per aggiustare i colori e vi assicuro che il dissipatore montato sul FPGA scalda quindi non rimuovetelo!

Se avrete cura nel fare i collegamenti, la qualita' finale sara' buona, piu' che accettabile.

[kinmami]

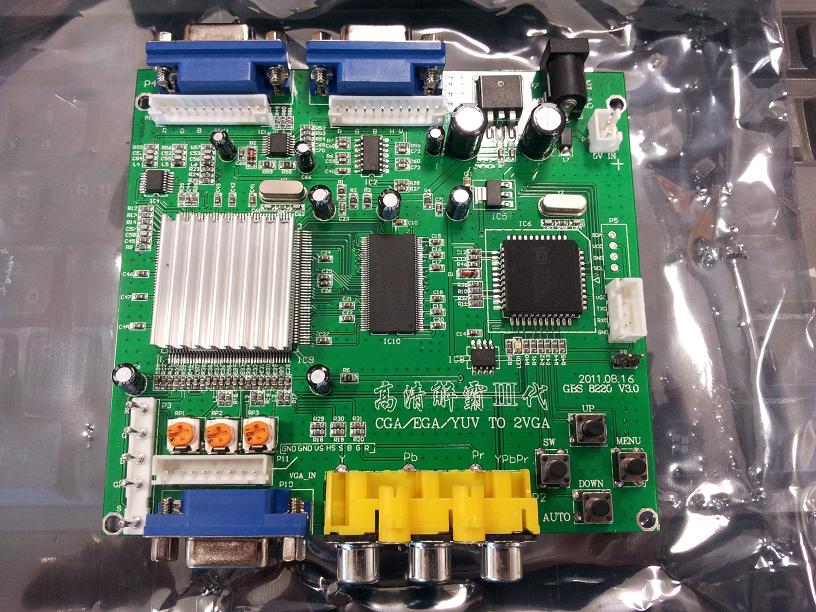

Prime foto

[kinmami]

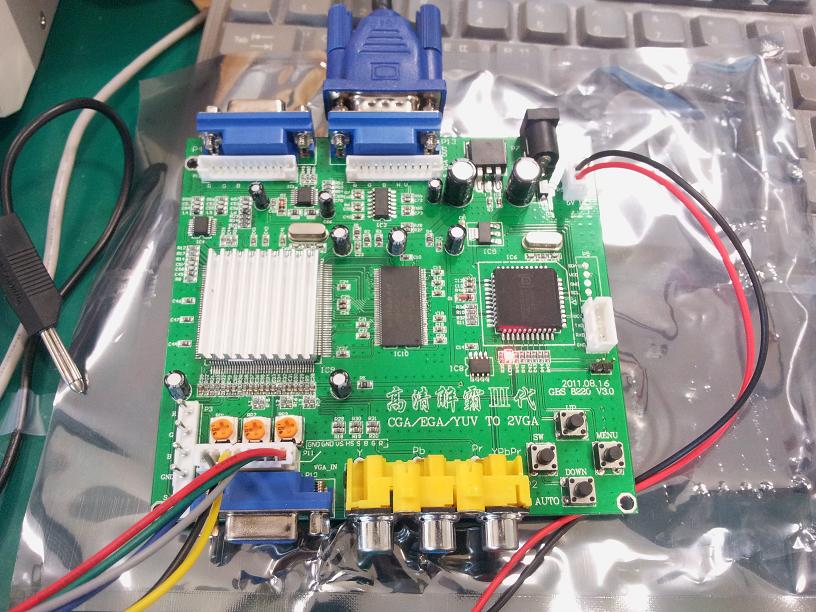

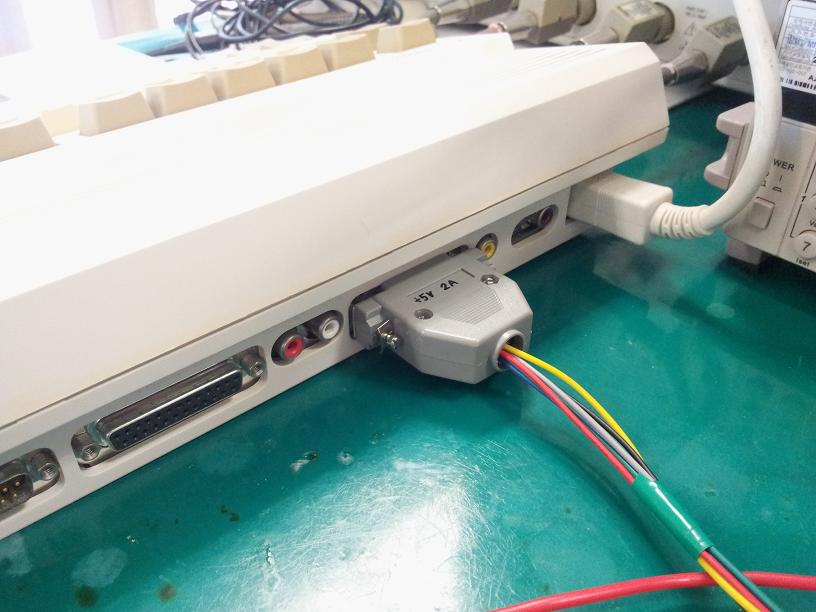

collegamenti provvisori durante il test

[kinmami]

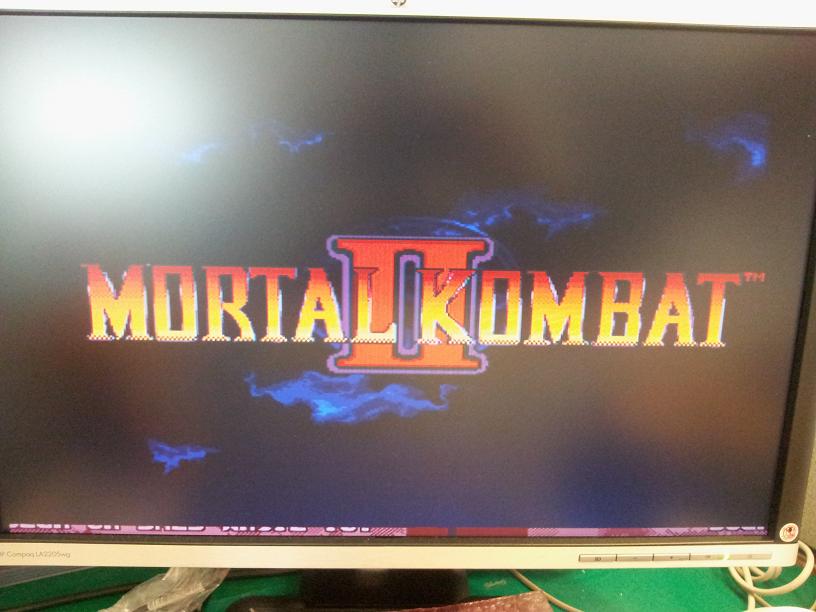

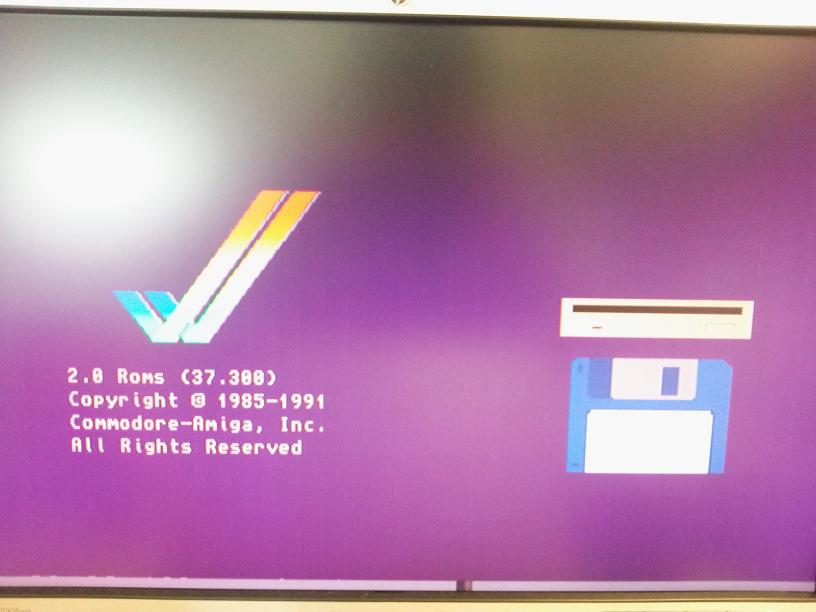

schermate di prova senza ottimizzazione risoluzione, aspetto, ect.

(scusate ma lavoravo a quattro mani su uno smartphone coreano e sull'Amiga)

[kinmami]

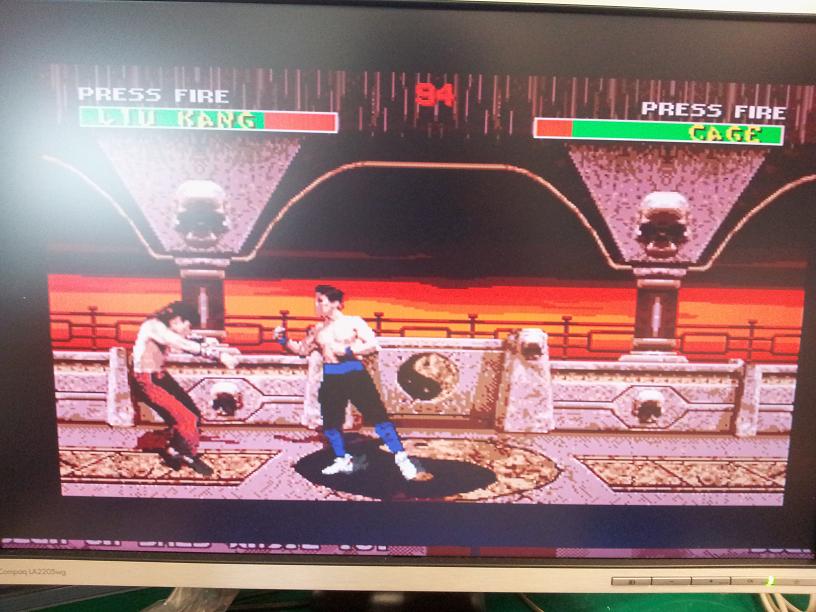

e questo non poteva mancare...

[kinmami]

il bagliore che vedete in alto a SX in ogni foto e' il riflesso del flash.

E' ovvio che una soluzione integrata e' preferibile, ma come compromesso non dispendioso ed in pratica adattabile ad ogni Amiga ve bene.

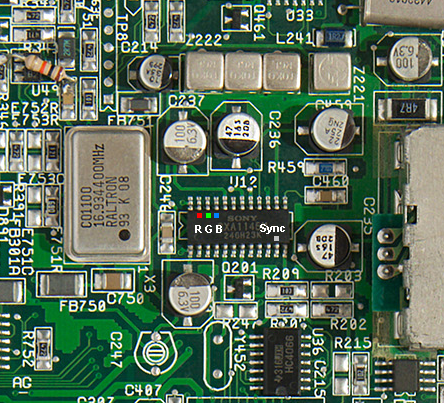

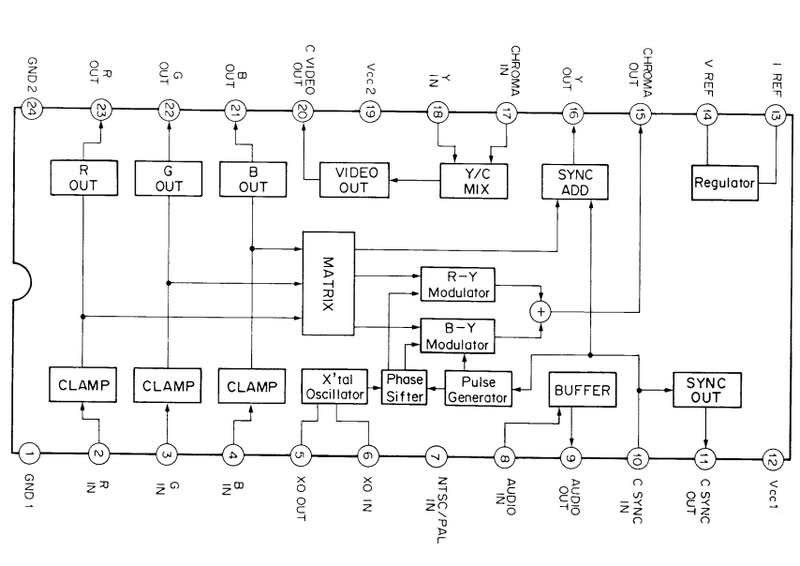

Nel caso del CD32, privo di porta video D-SUB e quindi impossibile da connettere con il cavo di cui sopra, ecco lo schema interno su dove prelevare i segnali:

[kinmami]

Ah! Dimenticavo...

la massa video, cavo NERO, puo' essere riportata al pin 1 oppure 24 dell'integrato Sony CXA1145M.

[kinmami]

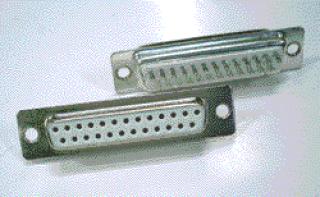

E per chi cerca connettori a 23 pin, posso consigliare il negozio on line in USA da dove li ho ordinati:

http://www.connections-usa.com/DB23FS-d ... ctors.html

merce rara!

[cip060]

Grazie di tutto e' possibile usare anche quelli 26 pin della parallela molto piu' facile trovarli basta tagliare diagonalmente i 3 pin con un seghetto lo faccio da anni purtroppo proprio perche' sono introvabili quelle a 23
Riguardo al cd 32 ci sono dei punti molto piu' facili da saldare e singolarmente piuttosto che scomodare il chip integrato
